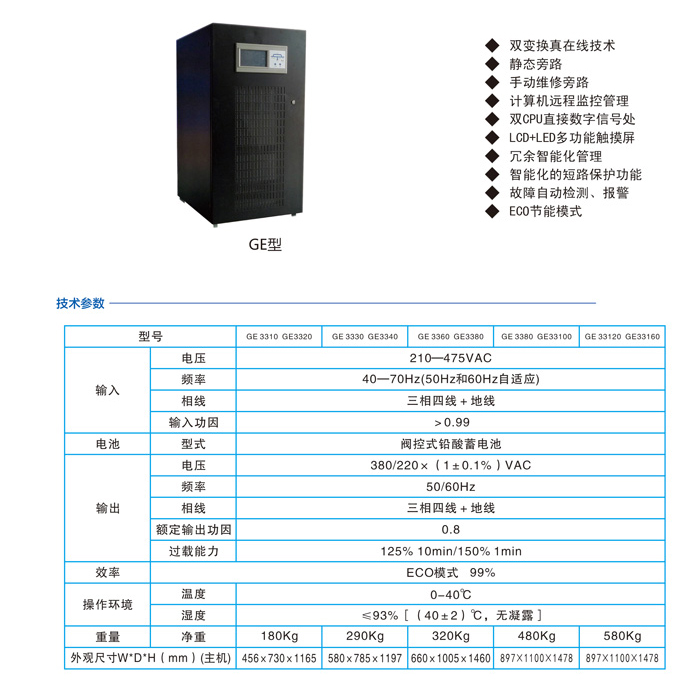

數字化GE系列

N+X并機冗余

機器內置并機功能，不需要增加外部附件，就可實現最大8臺UPS的并聯、方便用戶進行低成本的系統擴容。N代表負載所需的最少的UPS數，X代表冗余的UPS數，X約到標識系統的可靠度就會越高。采用了先進的控制策略，在并機冗余工作狀態下，系統可以共用一組電池，大大節省了用戶的投資費用。

優異的電氣性能

整機效率高達93%，提供ECO模式，使效率高達98%以上，降低了UPS的電力損耗。應對中國電網要求設計，提供較寬的輸入電壓范圍210VAC-475VAC。能適用惡劣的電網環境，優異輸入頻率范圍使UPS能使用發電機等不同供電設備。IGBT調頻智能整流逆變技術，輸入功率因數高達0.99，輸入電流諧波低到3%，輸出電壓電流性能更加優異。

強大的過載能力，110-125%的負載可正常運行10分鐘，125-150%的負載可正常運行1分鐘，并具有輸出短路保護能力。

MGEN+X模塊化UPS20-4000KVA

整機效率較高，最高效率可以達到98%以上，30%負載量以上時系統效率大于98%，并且支持模塊只能休眠模式，能提升校服再條件下的整機效率。

整寬的輸入電壓頻率范圍，寬輸入電壓范圍：138-485V，款如數頻率范圍：40-70hz，適應惡劣的電網環境，延長電池壽命。

電池節數可調，支持30-40節電池可調，當有電池故障時，祛除故障電池后，剩余電池可繼續為系統備電。

模塊化冗余備件設計，無單點故障。

所有功率模塊都支持在線熱插拔，易擴容、易維護、整機電源、風扇和重要的通訊信號采用冗余設計，可靠性更高。

輸出PF可達到1，比傳統UPS多帶載11%。

分散控制+集中調度，功率模塊內DSP負責控制夢圓控制單元ECM負責調度，功能解耦，降低邏輯復雜度。

集中旁路設計，旁路模塊內置獨立DSP控制，可插拔維修更換，扛沖金能力強個，避免多個小功率靜態旁路之間的阻抗不平衡導致不均流。

M330系列模塊UPS，功率模塊20/30DVA/3U，單柜最大支持10個功率模塊并聯達300KVA，單柜與單柜間可4臺并聯，最大實現功率1200KVA。每個功率模塊都有一個獨立的DSP控制單元，一單功率模塊發生故障，立即自動脫離系統隔離，系統仍可繼續運行。

應用于IDC（互聯網數據中心），模塊化數據中心，計算中心、ISP（互聯網服務提供商）、電信、金融銀行、證券、稅務、醫院系統、工業自動化、精密設備等。

模塊化UPS使用雙變換在線結構，包括整流器、逆變器、充電器、控制電路、輸入與輸出及電池連接器斷路器。輸入功率因數補償?shù)冉M成。所有的模塊都可以在線熱插拔，提供高水平的可用性和可維護性。

一個控制模塊故障不會影響到系統的正常工作，控制模塊可在線熱插拔更換，功率模塊的并聯也由控制模塊集中管理，按照統一的并機參數運行，一個功率模塊故障可自動的退出并聯系統，不會對整個并聯系統造成危害。

模塊化UPS系統采用獨立的靜態旁路模塊，不采用多個靜態旁路結構，以避免轉旁路時的多個旁路不均流而造成的的過載損壞。模塊并聯輸出電壓精度為正負1%，并機環流小于1%。

靜態旁路模塊只包含旁路的靜態開關，不含主回路輸出的靜態開關，因此，更換靜態旁路模塊式不會造成系統斷電或轉手動維修旁路，在電池模式下可實現在線熱插拔更換。

超強的使用惡劣電網環境能力

超寬的輸入電壓頻率范圍，寬輸入電壓范圍：138-485V，寬輸入頻率范圍：40-70hz，適應惡劣的電網環境，延長電池壽命。

領先的逆變技術

三電平逆技術，三相四線MOSFET逆變使用較低的開關頻率得到更高層次的變壓器輸出電壓，因此切換損耗小，頻率高，勇士輸入EMI濾波使得諧波電流更低。

高輸入功率因數

在所有負載和電壓的狀況下輸入功率因數都接近1，這意味著輸入電流得到需求更低，從而輸入線纜，空氣開關的需求更低，這將降低成本，由于UPS對市電電網呈現為純阻性的功率因數，降低了運行成本，大部分傳統功率因數為0.8，導致更高端成本和運行成本，需要額外的電容以小鄭功率因數，這是額外的支出，導致更低的運行效率。
